結構合理、簡單，產量150t/h-250t/h
一、簡介：
第三代XYSZ系列水泥散裝機于一九八八年十一月開始定型生產。該產品設計在水泥散裝設備上采用了空氣輸送斜槽，微壓差自控結構，充氣破拱流化粉料工藝。該產品的研制成功為我國水泥散裝由傳統的人工散裝發展到機械化散裝，提供一種高效、適用、先進、節能的成套設備。該產品具有安全可靠機械化程度高，降低粉塵污染的特點，改善了作業環境，降低了勞動強度，提高勞動生產率。是水泥、建材、發電、冶金、煤炭、化工等行業散狀物料裝車、裝船的理想設備。
我國是個水泥生產大國，但我們的散裝水泥發展還十分落后。目前使用的散裝設備普遍存在的問題是：⑴粉塵飛揚大。⑵無料滿控制裝置。⑶設備簡陋，自動化程度低。通過幾年的努力，我們研制出XYSZ系列水泥散裝機。該機已完全解決了上述問題，效果良好，技術指標達到設計要求。
二、XYSZ系列水泥散裝機結構說明：
第三代XYSZ系列水泥散裝機由庫側給料器，螺旋閘門，氣動卸料閥，空氣輸送斜槽，散裝下料頭，料滿控制裝置和電氣控制柜等組成。
庫側給料器將水泥在庫中預以流態化后卸出，使卸料流量穩定并兼有庫內混料和破拱的綜合作用。
密封式螺旋閘板閥專為設備檢修而設置。
氣動卸料開關閥，閥體為充氣式結構，可使物料順暢地通過。氣動執行機構開閉迅速，結構簡單，工作可靠。
空氣輸送斜槽為卸料開關閥至散裝下料頭之間的輸送裝置，具有輸送量調節范圍大，維修量少和能耗低等優點。
散裝下料頭由制動式卷?yè)P(yáng)機構，伸縮式下料錐頭等組成，設有松繩開關作下限限位，螺旋機構作上限限位。
料滿控制器由阻旋式料位計控制，料滿后發出控制信號關閉卸料開關閥，終止裝車。
第三代XYSZ系列水泥散裝機配備的電氣元件較多，在工藝布置中還要同其它設備按一定的順序或時間要求分別啟動。為此XYSZ系列散裝機配備有專用電氣控制柜進行集中控制。
在結構上，XYSZ系列水泥散裝機采用了散裝組合式，其庫側卸料器，閘閥和散裝下料頭均可獨立使用。見后附圖，就是XYSZ系列水泥散裝機的幾種組合形式的應用示意圖。這種積木組合式的結構擴大了散裝機的應用范圍。
三、XYSZ系列水泥散裝機工作原理：
⑴ 定位過程：
散裝汽車開到指定位置，使其罐上的進料口位于下料頭的正下方。開啟升降機構將下料頭降下，至汽車的下料口后由松繩開關機構自動切斷電源。
⑵ 裝車過程：
開啟下料裝車開關，充氣電磁閥，氣動卸料閥，離心鼓風機，袋式除塵器（無除塵器的無此程序）和料滿控制器全部投入工作。庫側給料器（用空壓機或壓縮空氣）向庫內充氣后使庫內物料松動流化，經由氣動卸料閥，空氣輸送斜槽進入散裝下料頭后裝進汽車中。該過程所有設備的動作順序均采用連鎖控制。
⑶ 料滿裝置：
當水泥在散裝車內達到一定高度時，料滿檢測器（阻旋料位儀）的探頭被埋入水泥中，經阻旋料位儀檢測并轉換為機械動作，接通控制信號，切斷供料，提升散裝下料頭（用手動或自動）復位，裝車過程完成。
四、技術性能及主要參數：
⒈ 散裝水泥裝車能力 （噸/小時） 150T/h ～ 250T/h
⒉ 散裝頭升降速度 (米/秒) 0.190
⒊ 空氣輸送斜槽規格 (毫米) E400X3000—5000
⒋ 透氣工作氣壓 （帕） 3.5×104
⒌ 透氣層總耗氣量 （立方米/毫米） 5.0—9.0
⒍ 整機電機總功率 (千瓦) 3.8
⒎ 散裝水泥單位耗 (千瓦時/噸) ≤0.176
(單位電耗包括工藝流程中收塵器,羅茨鼓風機等設備的電耗)
五、XYSZ系列散裝機分類：
1、XYSZ―Ⅰ型散裝機：
第三代XYSZ―Ⅰ型散裝機是用于庫底的散裝機械，主要由升降裝置、雙層可伸縮套管、散裝頭、升降行程定位機構、自動料位控制裝置、收塵設備（用戶另付款訂貨才共給）、機架等部分組成，若同微機計量裝置相互配套使用，可實行自動控制，定量給料裝車。其主要技術參數如下：
裝車能力： ≤150T/h ～ 250T/h
伸縮落料管升降高度： 2.0 ～ 2.5m 任選（最長3.5m）
伸縮落料管升降速度： 0.19m/s
料倉出口至落料管中心距離：根據用戶需要制造
整機電功率： 1.5kw
整機重量： 442kg
2、XYSZ―Ⅱ型散裝機：（包括兩庫合一型，三庫合一型）
第三代XYSZ―Ⅱ型散裝機是適用于庫側安裝的散裝機，可用于裝車或裝船，作業范圍大，性能廣，效率高。尤其對庫底沒有作業空間但仍需安裝、改造散裝機械的廠礦企業尤為適用。主要由庫側充氣螺旋閘門、氣動式或電動式流量調節閥門、空氣輸送斜槽、散裝頭及升降裝置、雙層可伸縮套管、升降行程定位機構、自動料位控制裝置、收塵設備（用戶另付款訂貨才共給）、機架等部分組成，若同微機計量裝置配套，可實行定量自動控制。其主要技術參數如下：
規格： XYSZ－400
裝車能力： ≤150T/h ～ 250T/h
輸送槽寬度： 400mm
伸縮落料管升降高度： 2.0 ～ 2.5m 任選
伸縮落料管升降速度： 0.19m/s
料倉出口至落料管中心距離：根據用戶需要制造
整機電功率： ≈4.0kw
整機重量： 900kg
3、XYSZ―Ⅲ 型散裝機：

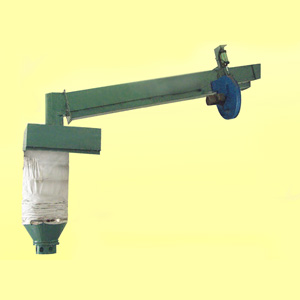

第三代XYSZ―Ⅲ 型散裝機為移動型搖臂式適用于給散裝火車、大型多進料口散裝汽車、散裝船裝料。作業范圍大、功能多、效率高。主要由螺旋閘門、氣動式或電動式流量調節閥門、輸送斜槽、風機裝置、行走裝置、雙層可伸縮套管、行程定位機構、自動料位控制裝置、收塵設備等部分組成。其主要技術參數如下：
規格： XYSZ－400
裝車能力： ≤100T/h ～150T/h
輸送槽寬度： 400mm
伸縮落料管升降高度： 2.0 ～ 2.5m 任選（最長3.5米，用戶另訂）
伸縮落料管升降速度： 0.19m/s
行走機最大移動行程： 6.5m
行走機最大移動速度： 0.17m/s
料倉出口至落料管中心距離：根據用戶需要制造
整機電功率： ≈5.0kw
整機重量： ≈1800kg
六、特別提示：
1、第三代XYSZ系列散裝機產量極高：
目前在國內外同類產品中還沒有達到150T/h～250T/h的產量。特殊技術：“內伸縮下料筒為鋼質結構，其它大部分廠商均為軟材料或布袋，嚴重影響產量和使用壽命?！?/STRONG>
2、環保性能好：
第三代XYSZ系列散裝機是環保產品，在提高產量的基礎上，充分注重了環保措施，使泄漏量降低到最小程度。
根據用戶需求，可另配購本廠專用除塵器，也可利用原有提升機通道接散裝機上除塵器，效果較佳。
